Код товара: SPO005

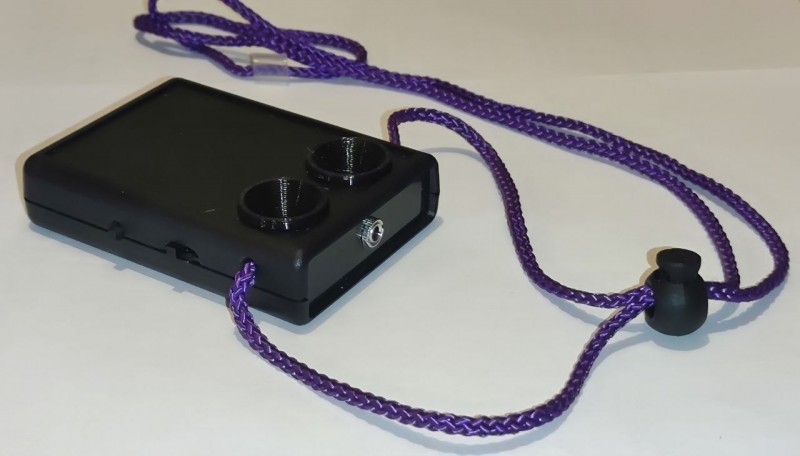

Ультразвуковой фонарь СОНАР-7УФ является техническим средством реабилитации для слепых, используется в дополнение к обычной трости для слепых и предназначен для обнаружения препятствий на пути следования пользователя, в том числе объектов, находящихся на уровне груди или головы пешехода. Объекты обнаруживаются при помощи ультразвукового локатора. Информация о наличии препятствия передается пользователю посредством звуковых тональных сигналов через стандартный головной или тактильно, посредством вибродатчика. Прибор может использоваться в виде ручного фонаря и в виде броши (кулона), подвешиваемой на шею посредством шнура регулируемой длины.

Технические характеристики ультразвукового локатора:
Дальность обнаружения вертикального цилиндрического
шеста высотой 2м и диаметром 50мм не менее 1,5 м
Дальность обнаружения плоской поверхности
размером от 1м х 1м, расположенной
перпендикулярно оси локации не менее 3,0 м
Диапазон ручной установки максимальной дальности
обнаружения объектов 1- 7 м
Дискретность установки максимальной дальности 1 м
Диапазон частот информационного звукового сигнала 300÷6000 Гц
Размеры 90х65х21мм
Вес прибора не более 150 г.

Описание конструкции устройства.
В корпусе ультразвукового фонаря размещены:
- электронная схема локатора
- вибродатчик
- батарейный отсек со съемной крышкой
Наружу выведены:
- приемо-излучательный блок
- выключатель питания
- кнопка переключения режимов дальности
- гнездо для подключения штекера головного телефона

Шнур регулируемой длины может использоваться для подвески прибора на шею или фиксироваться на запястье пользователя.


Принцип действия.
Для обеспечения звуковой индикации дальности необходимо подсоединить к внешнему гнезду штекер головного телефона. При отсутствии телефона индикация автоматически будет производиться через встроенный вибродатчик.
При включении питания на телефоне (или вибродатчике) формируется последовательность коротких импульсов, количество которых соответствует установленному диапазону максимальной дальности (в метрах), сохранившемуся в памяти с предыдущего сеанса. Затем формируется сигнал, индицирующий уровень заряда батареи. По окончании описанных стартовых информационных сигналов включается основной режим работы.
Частота информационного звукового сигнала зависит от измеренной дальности до препятствия. На 7 м она составляет около 6 кГц. По мере уменьшения расстояния длительность сигналов растет, а частота уменьшается. При уменьшении расстояния менее 0,4 м частота падает до минимального значения около 300 Гц. При работе вибродатчика интенсивность вибрационных импульсов возрастает по мере приближения к препятствию.
Регулировка максимальной дальности производится посредством кнопки. Установленная дальность запоминается в энергонезависимой памяти и сохраняется после выключения прибора.
В случае критического разряда батареи устройство прекращает процесс поиска препятствий и выдаёт на телефон (или вибродатчик) специальные предупредительные импульсы. В такой ситуации следует заменить батареи.
