Код товара: KP020

Устройство является техническим средством реабилитации для слепых, предназначено для невизуального контроля уровня жидкости (без прямого электрического контакта с жидкостью) и может быть использовано слепыми (слепо-глухими) и слабовидящими людьми в быту. Прибор также выполняет функцию электронного таймера со звуковой индикацией.
Устройство может использоваться для контроля уровня воды и иных жидкостей при наполнении сосуда. Пользователь имеет возможность определить на слух (или по вибросигналам) моменты достижения жидкостью трех различных уровней.
Устройство может быть переведено в режим таймера, позволяющего устанавливать время отсчета от 1 до 59 минут с шагом 1 минута. Процесс установки и процесс отсчета времени сопровождаются тональными и вибрационными сигналами, позволяющими работать с прибором без визуального контроля.

Технические характеристики устройства:

Количество индицируемых уровней жидкости 3-4

Диапазон установки времени отсчета таймера 59 мин

Шаг установки времени отсчета таймера 1 мин

Вес прибора не более 50 г.

Описание конструкции устройства

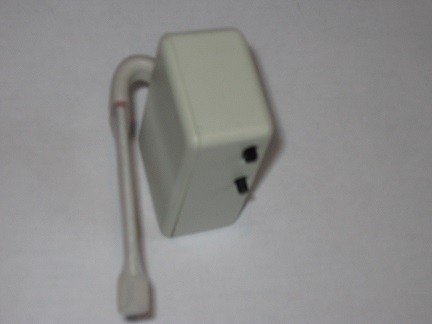

В корпусе (поз.3) размещены электронный блок, литиевая батарея, звуковой и вибрационный индикаторы, выключатель (поз.1) и кнопка установки таймера (поз.2). Корпус имеет съемную крышку (5), крепящуюся на защелках. Наружу из корпуса выведен щуп (поз.4), выполненный в виде крючка, который может быть зацеплен снаружи за край заполняемой тары. Щуп покрыт кожухом из сертифицированной медицинской силиконовой резины.
Литиевая батарея вставлена в специальное подпружиненное гнездо и может быть заменена в случае разряда. Срок службы батареи зависит от режима эксплуатации. В выключенном состоянии батарея сохраняет работоспособность до 3 лет.

Порядок работы с прибором.

Внимание. Перед использованием прибора силиконовую оболочку щупа промыть водой с мылом или иным нетоксичным моющим средством.


Рис.1


Для наиболее точной настройки рекомендуется кратковременно нажать на кнопку (2) непосредственно перед тем, как наливать жидкость.
Когда конец щупа окажется погруженным в жидкость примерно на 25 мм (что соответствует 50 мм до верхнего края наполняемого сосуда, прибор начинает генерировать периодически повторяющиеся одиночные сигналы малой длительности. При дальнейшем повышении уровня происходит генерация сначала сдвоенных, а затем тройных тональных сигналов. При предельном наполнении сосуда возможно возникновение длинных тональных сигналы, однако, во избежание переливания рекомендуется прекращать заполнение уже при тройном сигнале.
Внимание. Запрещено воздействие на щуп острыми режущими или царапающими предметами, в том числе, жесткими металлическими мочалками, которые могут повредить слой силиконовой резины. Прорыв силиконового слоя приводит к необратимому выходу прибора из строя.
Запрещено погружение корпуса прибора в жидкость, а также непосредственное попадание жидкости или насыщенных паров внутрь корпуса.
2. При немедленном повторном использовании прибора необходимо стряхнуть или протереть щуп от капель жидкости , чтобы при последующем нажатии кнопки произошла корректная настройка уровней, без занижения показаний.
Перед наполнением очередного сосуда желательно снова нажать кнопку (2) для обновления настройки.
Внимание. Во избежание переполнения сосуда , особенно при работе с горячей жидкостью, рекомендуется прекращать наполнение уже при тройном индикационном сигнале.
3. Для использования прибора в качестве таймера необходимо перед включением питания нажать и удерживать нажатой кнопку (3), затем включить прибор , переведя рычажок выключателя (2) в сторону кнопки (3). Прибор начнет выдавать часто повторяющиеся короткие импульсы - щелчки. После этого отпустить кнопку и приступить к установке желаемого времени задержки таймера.
Установка времени осуществляется следующим образом: каждому короткому нажатию соответствует увеличение времени установки на 1 минуту, что индицируется одиночными короткими тональными сигналами. Максимальное количество указанных нажатий – девять, дальнейшие короткие нажатия уже не изменяют времени установки. При длительном удержании кнопки в нажатом состоянии прибор периодически генерирует длинные тональные импульсы, каждый из которых соответствует увеличению времени установки на 10 минут. Максимальное количество указанных импульсов – пять, что соответствует времени 50 минут. Дальнейшее удержание уже не изменит установленного времени. Комбинацией коротких и длительных нажатий можно установить любое время от 1 до 59 минут. После прекращения установки прибор сразу переходит к обратному отсчету времени. После каждой минуты выдается одиночный короткий тональный сигнал. В моменты, когда оставшееся количество минут кратно десяти, прибор вместо одиночного сигнала генерирует длинные тональные сигналы, количество которых равно количеству оставшихся десятков минут (например, если до конца отсчета осталось 30 минут, то будут выработаны 3 длинных сигнала). По достижении конца отсчета прибор генерирует повторяющийся многотональный сигнал в течение 20 секунд. А после этого каждые 20 секунд вырабатывает короткие тройные напоминающие сигналы.
4. Для сброса или переустановки таймера необходимо выключить и снова включить прибор согласно п.2. При работе прибора в режиме таймера индикация уровня жидкости не осуществляется.
5. По окончании работы следует отключить прибор переведением рычажка выключателя (2) в направлении от кнопки (3).
Техническое обслуживание.
Устройство следует хранить в помещении с нормальной влажностью. Не допускать прямого попадания жидкости или пара на корпус и внутрь корпуса. В случае попадания жидкости внутрь корпуса следует немедленно открыть крышку корпуса, вытряхнуть жидкость, извлечь батарею из гнезда и просушить прибор в теплом сухом месте в течение нескольких часов при температуре не более 60 градусов по Цельсию. Однако восстановление работоспособности при этом не гарантировано.
Для замены батареи необходимо открыть крышку (5) на верхней поверхности корпуса прибора, поддев ее ногтем или заостренным предметом; кончиком ножа или часовой отвертки отжать язычок, удерживающий батареи в гнезде, извлечь (или вытряхнуть) элементы питания из гнезда, вставить новые с соблюдением полярности (плюсовой электрод снаружи), защелкнуть крышку на место. В качестве источника питания используется элемент CR2032.
